Actionneur KNX Multifonction

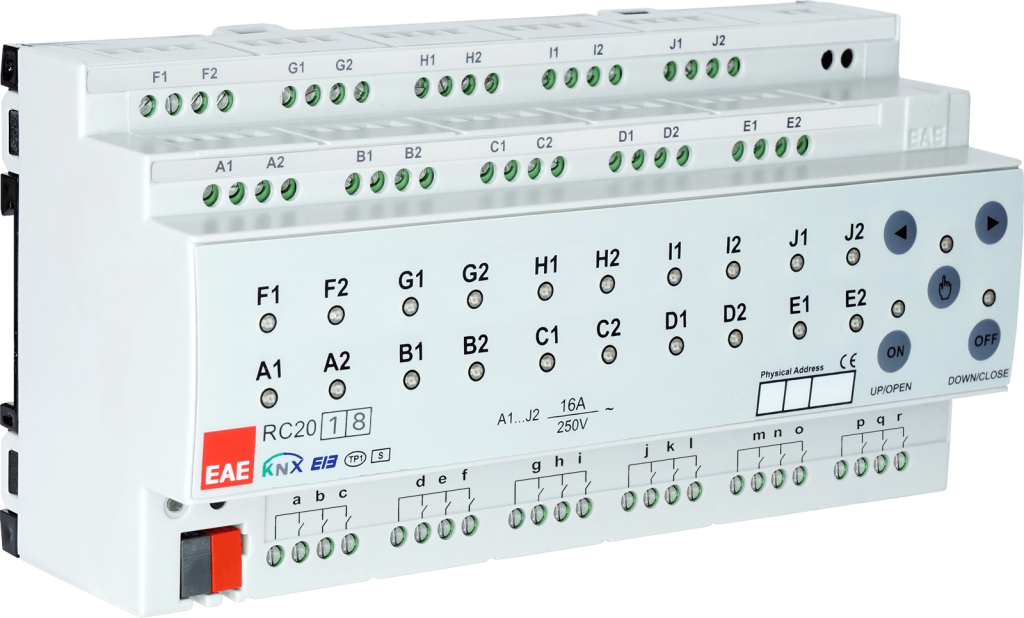

L'actionneur KNX multifonction d'EAE Technology — le Room Control Unit (gamme RCU) — est le composant central de toute installation KNX. Cet appareil tout-en-un regroupe dans un seul module l'essentiel de l'équipement électrique d'une pièce : commande d'éclairage, de stores et volets, de ventilo-convecteurs, et entrées de commande. En remplaçant plusieurs actionneurs spécialisés par un produit unique, il simplifie le câblage du tableau, réduit le nombre de modules et accélère la mise en service — un atout décisif pour les appartements, chambres d'hôtel, hôpitaux et résidences.

Pourquoi le Room Control Unit EAE ?

• Tout-en-un : éclairage, stores AC/DC, ventilo-convecteurs et entrées sur un seul appareil
• Aucune alimentation auxiliaire 220 V requise — alimenté directement par le bus KNX
• Contrôle manuel intégré sur chaque canal via le panneau de boutons en façade (essais et exploitation sans ETS)
• Sorties 16 A robustes, adaptées aux charges résistives, capacitives et inductives (EN 60669)
• Entrées universelles galvaniquement isolées (selon référence) : interrupteurs, variation, scènes, compteurs…

Fonctions principales

• Commande d'éclairage (commutation tout-ou-rien)
• Pilotage de stores et volets AC et DC
• Contrôle de ventilo-convecteurs (vanne 2 points On/Off, vanne 3 points, commande de ventilateur)
• Entrées à contact sec (interface universelle KNX)
• Fonctions de sortie : escalier, logique externe, fonction logique, priorité, seuil
• Fonctions d'entrée : interrupteur/bouton-poussoir, variation, commande stores/volets, envoi de valeur, scènes, compteur d'impulsions

Caractéristiques techniques communes à la gamme

• Sorties relais 16 A 250 V AC, contacts libres de potentiel bistables
• Puissances commutables : incandescence 3500 W, halogène 3500 W, charge inductive/transfo 2000 W, driver électronique 1500 W ; max. 4000 VA
• Entrées binaires galvaniquement isolées : tension de scrutation 12 V, longueur de câble < 300 m
• Alimentation par le bus KNX (21–30 V DC, < 15 mA), sans alimentation externe
• Montage rail DIN 35 mm (EN 60715), IP20, classe II, −5 à +45 °C

Choisir la bonne référence

La gamme se décline en 8 références selon le nombre de sorties (8 à 20) et la présence d'entrées binaires intégrées. Le choix dépend du nombre et du type de charges de la pièce à équiper :

Besoin d'aide pour dimensionner ? Le choix de la référence (nombre de sorties, besoin d'entrées intégrées, groupement des canaux) dépend directement de la configuration de chaque pièce. Notre équipe accompagne les installateurs dans ce dimensionnement — un calcul que notre outil Knexo automatise pour les intégrateurs KNX, jusqu'à la génération du projet ETS.
