Actionneur KNX Secure RCU2018S

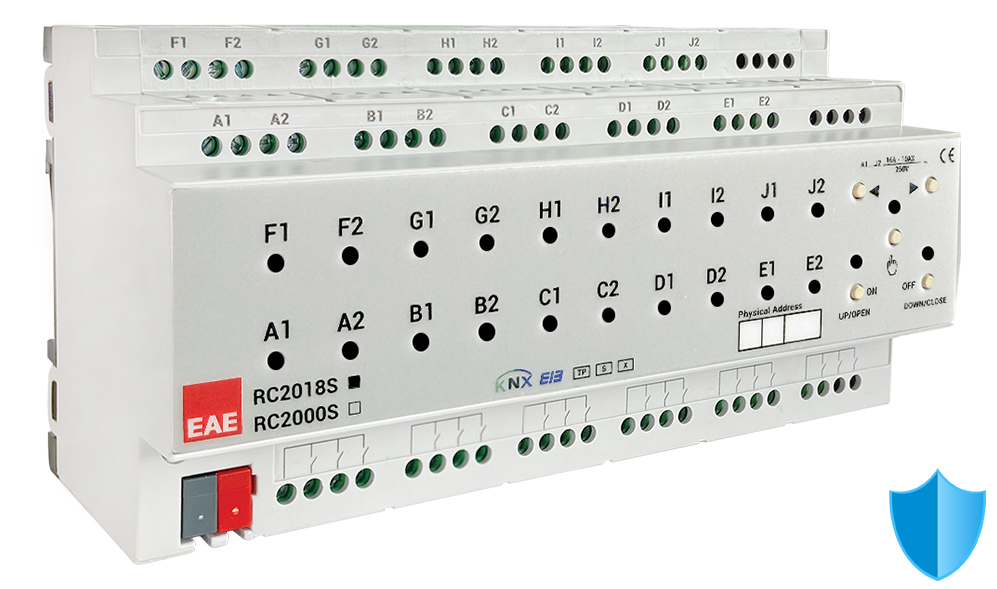

Le RCU2018S est la version KNX Data Secure de l'actionneur RCU2018 d'EAE Technology (référence constructeur RC2018S). Il reprend à l'identique l'électronique de la gamme Room Control Unit : 20 sorties relais 16 A, 18 entrées binaires isolées, alimentation par le bus KNX sans 220 V auxiliaire. Ce qu'il ajoute, c'est la sécurisation des télégrammes selon le protocole KNX Data Secure. Il est conçu pour les chambres d'hôtel, les appartements, les résidences et les établissements de santé, où l'éclairage, les stores et la climatisation de chaque pièce passent par un seul module.

KNX Data Secure : ce que la version S apporte

• Télégrammes chiffrés et authentifiés en AES 128 bits : une commande modifiée, rejouée ou envoyée par un appareil non autorisé est rejetée.
• Sécurité portée par l'appareil, quel que soit le support de communication KNX.
• Sécurisation objet par objet : seuls les objets déclarés sécurisés dans ETS sont chiffrés, les autres échangent en KNX standard. Le RCU2018S peut donc rejoindre une installation existante non sécurisée.
• Clé FDSK individuelle : comme tout appareil KNX Secure, il est livré avec sa clé de mise en service (Factory Default Setup Key), à renseigner dans ETS à la première programmation.
• Mise en service sous ETS, dans un projet protégé par mot de passe. La KNX Association recommande ETS6.

Fonctions

• Sorties configurables par groupe de canaux : éclairage et charges, stores AC ou DC, ventilo-convecteurs (vanne 2 points ou 3 points, commande du ventilateur)
• Fonctions avancées sur chaque sortie : minuterie d'escalier, logique, priorité, seuil
• 18 entrées binaires isolées galvaniquement : bouton-poussoir, variation, stores, scènes, envoi de valeur, comptage d'impulsions
• Commande manuelle de chaque canal depuis les boutons en façade

Caractéristiques techniques

• Code de commande EAE : 48325
• 20 relais 16 A 250 V AC, contacts libres de potentiel bistables
• Charges admissibles : incandescence et halogène 3500 W, inductif/transformateur 2000 W, driver électronique 1500 W, puissance de commutation max. 4000 VA
• Entrées : 18 entrées binaires, tension de scrutation 12 V, 0,3 mA, longueur de câble < 300 m
• Alimentation bus KNX 21–30 V DC TBTS, consommation < 15 mA
• Montage sur rail DIN 35 mm (EN 60715), IP20, classe II
• Température de fonctionnement −5 à +45 °C, humidité max. 85 % sans condensation
• Dimensions : 66 × 180 × 90 mm, adresse physique d'usine 15.15.255

Remplacer un RCU2018 par un RCU2018S
