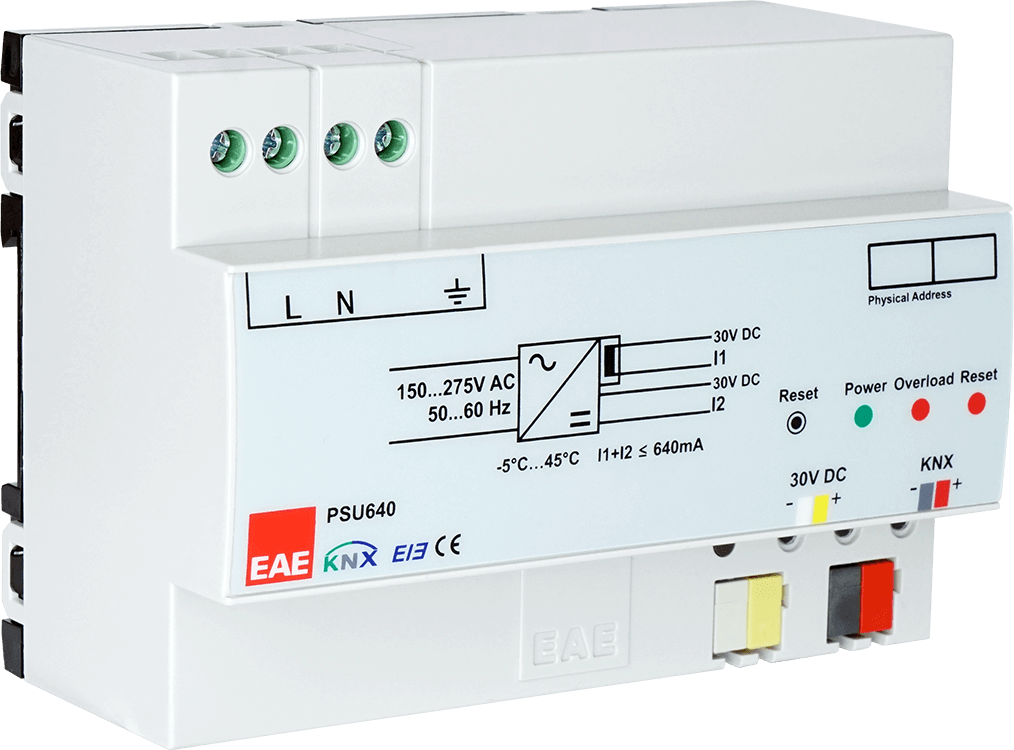

Alimentation KNX 640 mA

L'alimentation KNX 640 mA d'EAE Technology (référence PS640) fournit la tension de bus et l'énergie nécessaires au fonctionnement de votre installation domotique KNX. Elle délivre un courant nominal de 640 mA sur le bus et intègre la self de découplage indispensable au protocole KNX. Une seconde sortie 30 V DC (sans self) permet d'alimenter des équipements auxiliaires.

Caractéristiques techniques :

• Courant nominal bus KNX : 640 mA
• Tension d'entrée : 150–275 V AC, 50/60 Hz
• Sortie 1 : bus KNX, 30 V DC (+1/−2 V), SELV, self intégrée
• Sortie 2 : tension auxiliaire, 30 V DC (+1/−2 V), SELV, sans self
• Courant de court-circuit : 1,5 A
• Consommation : 22 W — pertes : 3,6 W
• Protections court-circuit et surcharge ; LED Power / Overload / Reset + bouton reset (coupure bus 20 s)
• Montage rail DIN 35 mm (EN 60715), largeur 7 modules (126 mm)
• IP20, classe II, température −5 à +45 °C

Comment dimensionner votre alimentation KNX ?

Le choix du calibre repose sur la somme des consommations de bus de tous les appareils raccordés à la même ligne KNX. Chaque participant (actionneur, capteur, écran, thermostat…) déclare sa consommation en mA dans ses données ETS ; on additionne ces valeurs et on choisit une alimentation dont le courant nominal couvre ce total, en gardant une marge pour les évolutions futures. Le modèle 640 mA s'impose dès que la consommation cumulée de la ligne dépasse la capacité d'une alimentation 320 mA. Si vous le souhaitez, notre équipe vérifie le bilan de consommation de votre bus et valide le calibre adapté à votre projet.
