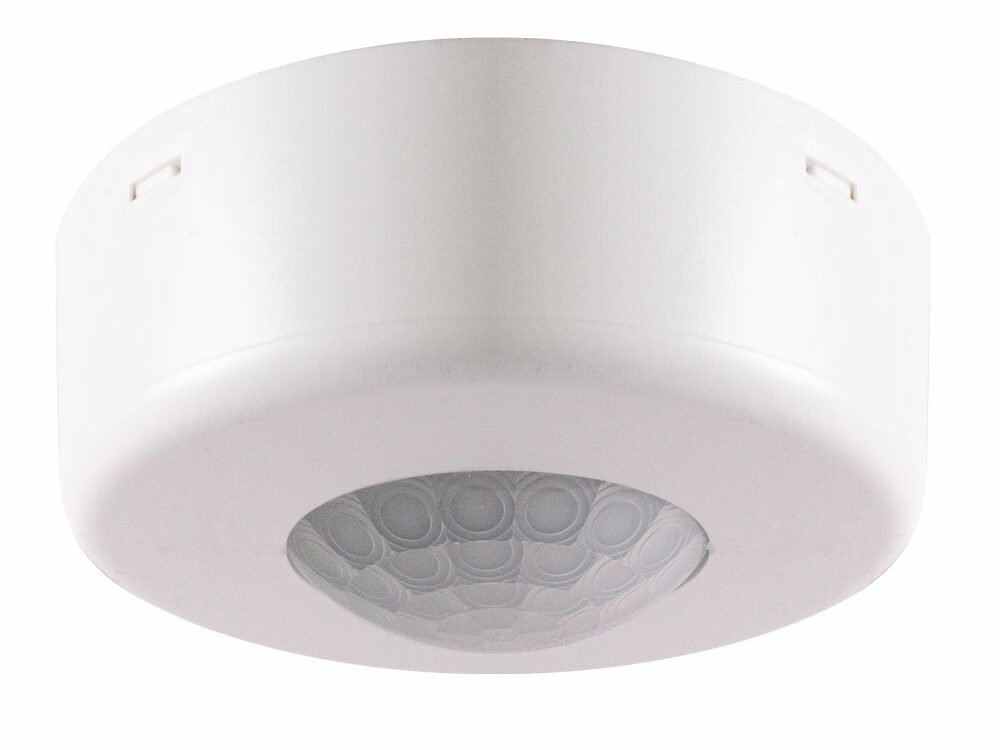

Détecteur KNX grande hauteur HD100

Le HD100 est le détecteur de mouvement KNX d'EAE Technology pour les grandes hauteurs sous plafond. Installé entre 7 et 14 m, il couvre une zone de 22 m de diamètre à 12 m de hauteur, sur 360°. Il est conçu pour les entrepôts, sites industriels, salles de sport et grandes salles de conférence.

Fonctions

• Lumière constante : régulation de l'éclairage vers une valeur de luminosité définie, en fonction de la présence et de la lumière du jour
• Fonction couloir : niveaux d'éclairage distincts selon la situation — mouvement détecté, après le mouvement, aucun mouvement ; durée de maintien modifiable par l'utilisateur
• Canal CVC indépendant pour piloter la climatisation et la ventilation
• Canal de présence indépendant pour transmettre l'information d'occupation à une supervision
• Commande d'éclairage entièrement automatique ou semi-automatique
• Fonctionnement autonome ou en parallèle avec d'autres détecteurs (maître/maître, maître/esclave) pour couvrir de grands espaces
• Modes test et étalonnage pour faciliter l'installation

Caractéristiques techniques

• Capteur infrarouge passif (PIR) et capteur de luminosité intégrés
• Montage au plafond, hauteur recommandée 7 à 14 m
• Détection : 22 m de diamètre à 12 m de hauteur, angle 360°
• Plage de mesure de luminosité : 10 à 1000 lux
• Alimentation par le bus KNX 21–30 V DC, consommation < 10 mA, sans alimentation supplémentaire
• IP20, classe II, fonctionnement −5 à +45 °C
• Boîtier polycarbonate blanc

Référence

• Modèle unique — code 3331012

La consommation de bus (< 10 mA) entre dans le calcul de votre alimentation de ligne : voir notre guide Dimensionner une alimentation KNX.

Choisir le bon détecteur EAE

• PD100 — détecteur de présence : bureaux, salles de réunion et de classe, Ø 6 m à 2,5 m
• MD100 — détecteur de mouvement : zones de passage, Ø 9 m à 2,5 m
• CD100 — détecteur de couloir : couloirs et parkings, jusqu'à 20 × 6 m
• HD100 — détecteur grande hauteur : montage de 7 à 14 m
