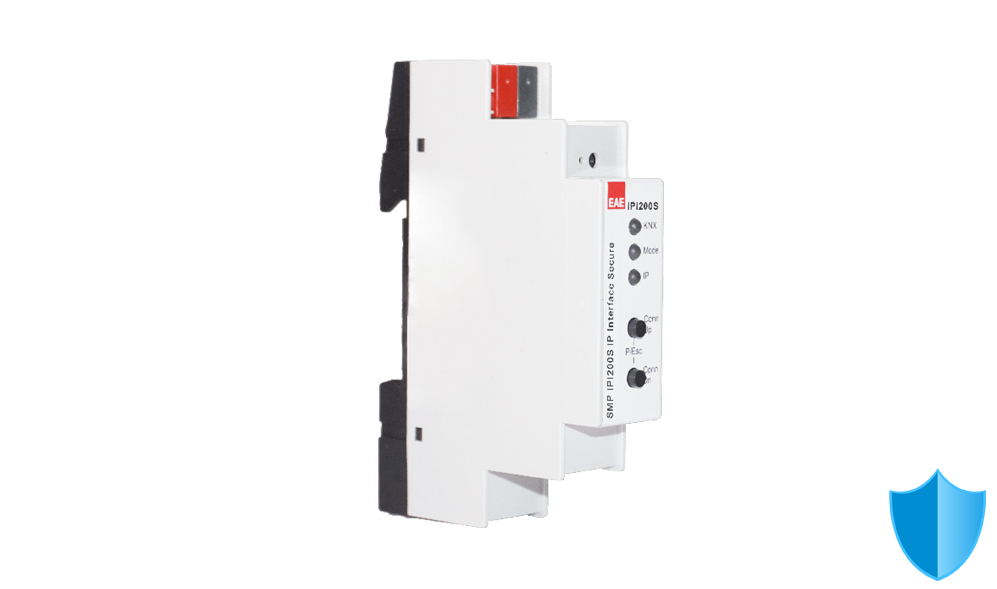

Interface KNX IP Secure IPI200S

L'IPI200S est l'interface KNX IP sécurisée d'EAE Technology. Elle relie le réseau Ethernet du bâtiment au bus KNX TP pour la programmation ETS, la maintenance et la supervision de l'installation. Elle prend en charge KNX IP Secure (KNXnet/IP Security, chiffrement AES 128 bits), activable dans ETS pour empêcher tout accès non autorisé, et accepte jusqu'à 8 connexions tunneling simultanées. Alimentée directement par le bus KNX, elle n'occupe qu'un module sur rail DIN.

KNX IP Secure : ce que la version S apporte

• Communication IP chiffrée en AES 128 bits : un poste connecté au réseau ne peut ni lire les échanges KNX, ni ouvrir une connexion sur l'interface sans y être autorisé.
• Sécurité activable dans ETS : l'interface peut aussi être utilisée sans sécurité si le projet ne l'exige pas.
• Mise en service sécurisée : ETS s'authentifie auprès de l'interface par un mot de passe de mise en service ; un code d'authentification protège ensuite les accès.
• Compatible ETS 5.7 et versions ultérieures.

KNX IP Secure protège la partie IP de l'installation. Pour chiffrer aussi les télégrammes qui circulent sur le bus TP, les appareils concernés doivent être en KNX Data Secure, comme les actionneurs multifonctions RCU en version Secure.

Fonctions

• Interface de programmation pour ETS via le réseau local (LAN)
• Jusqu'à 8 connexions KNXnet/IP tunneling simultanées : programmation ETS, supervision et serveur domotique peuvent être connectés en même temps
• Adresse IP attribuée automatiquement par DHCP ou configurée manuellement dans ETS
• Diagnostic local : 2 boutons et 3 LED multicolores indiquent l'état de fonctionnement et les erreurs de communication

Caractéristiques techniques

• Code de commande EAE : 5003652
• Ethernet 100BaseT (100 Mbit/s), connecteur RJ45 — protocoles ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP et Auto IP
• KNX : support TP, protocole cEMI, APDU max. 55, System B
• Sécurité : KNXnet/IP Security (AES 128 bits)
• Alimentation par le bus KNX 21–30 V DC TBTS, consommation < 20 mA, sans alimentation supplémentaire
• Montage sur rail DIN 35 mm (EN 60715), 1 module (18 mm), dimensions 90 × 18 × 60 mm, profondeur de montage 58 mm, 40 g
• IP20, classe III, fonctionnement −5 à +45 °C, humidité 5 à 93 % sans condensation

IPI200 ou IPI200S ?

L'IPI200S remplace progressivement l'interface KNX IP IPI200. En plus de KNX IP Secure, elle accepte 8 connexions tunneling simultanées au lieu de 5 et passe à un Ethernet 100 Mbit/s au lieu de 10 Mbit/s. Pour relier plusieurs lignes KNX par le réseau IP, choisissez plutôt le routeur KNX IP Secure IPR200S.

Data Secure, IP Secure, mise en service ETS : tout comprendre dans notre guide KNX Secure expliqué aux installateurs →
