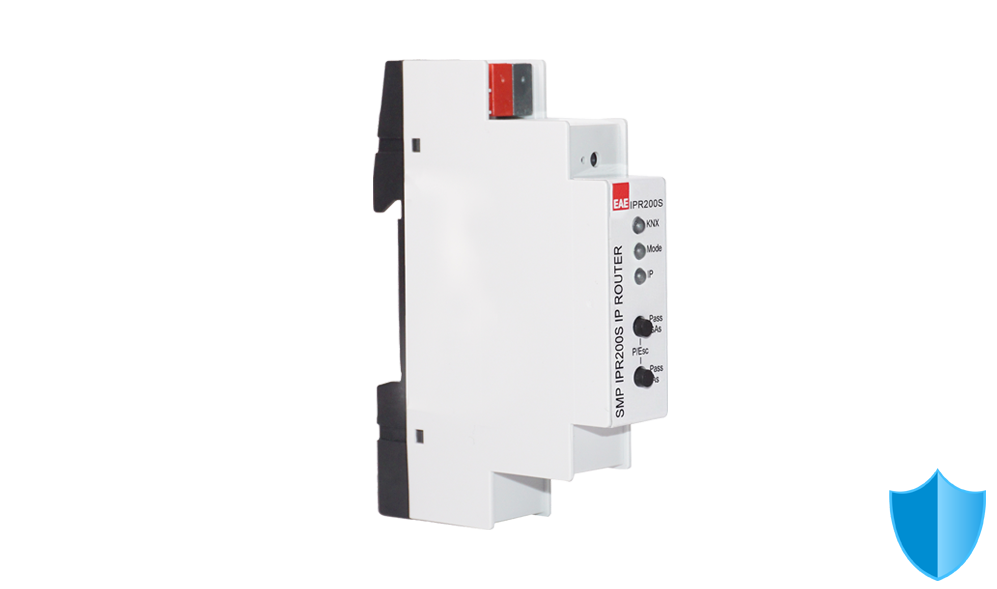

Routeur KNX IP Secure IPR200S

L'IPR200S est le routeur KNX IP sécurisé d'EAE Technology. Il transmet les télégrammes entre les lignes KNX en utilisant le réseau IP comme backbone rapide, et peut être utilisé comme coupleur de ligne ou coupleur de zone. Il prend en charge KNX IP Secure (chiffrement AES 128 bits), activable dans ETS, et intègre une fonction d'interface avec jusqu'à 8 connexions tunneling simultanées. Alimenté directement par le bus KNX, il n'occupe qu'un module sur rail DIN.

KNX IP Secure : ce que la version S apporte

• Backbone IP sécurisé : les échanges entre routeurs sur le réseau IP sont chiffrés en AES 128 bits, avec une clé de backbone partagée par les coupleurs KNX IP Secure de l'installation.
• Lignes existantes conservées : le routeur couple des lignes KNX TP non sécurisées à un backbone IP sécurisé.
• Accès tunneling protégés : la fonction interface est elle aussi sécurisée contre les accès non autorisés (Tunneling V2).
• Sécurité activable dans ETS, avec mot de passe de mise en service et code d'authentification.

KNX IP Secure protège la partie IP de l'installation. Pour chiffrer aussi les télégrammes sur les lignes TP, les appareils concernés doivent être en KNX Data Secure, comme les actionneurs multifonctions RCU en version Secure.

Fonctions

• Routage des télégrammes entre lignes KNX via le réseau IP (KNXnet/IP routing)
• Utilisation en coupleur de ligne ou en coupleur de zone
• Table de filtrage étendue pour les groupes principaux 0 à 31
• Mémoire tampon jusqu'à 150 télégrammes
• Fonction interface : jusqu'à 8 connexions KNXnet/IP tunneling simultanées
• Adresse IP attribuée par DHCP ou configurée manuellement dans ETS
• Diagnostic local : 2 boutons et 3 LED multicolores indiquent l'état de fonctionnement et les erreurs de communication

Caractéristiques techniques

• Code de commande EAE : 5003612
• Ethernet 100BaseT (100 Mbit/s), connecteur RJ45 — protocoles ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP et Auto IP
• KNX : support IP/TP, APDU max. 55
• Sécurité : KNXnet/IP Security (AES 128 bits), Tunneling V2, Core V2
• Alimentation par le bus KNX 21–30 V DC TBTS, consommation < 20 mA, sans alimentation supplémentaire
• Montage sur rail DIN, 1 module (18 mm), dimensions 90 × 18 × 60 mm, profondeur de montage 58 mm, 40 g
• IP20, classe III, fonctionnement −5 à +45 °C, humidité 5 à 93 % sans condensation

Routeur IP, interface IP ou coupleur de ligne ?

Le routeur IPR200S relie des lignes KNX entre elles par le réseau IP. Pour un simple accès ETS ou supervision sans fonction de routage, l'interface KNX IP Secure IPI200S suffit. Pour coupler des lignes directement sur le bus TP, sans réseau IP, voir le coupleur de ligne KNX.
